Ruční nastavení tiskové hlavy

Pokud nejsou výsledky tisku po automatickém nastavení polohy tiskové hlavy uspokojivé, nastavte polohu tiskové hlavy ručně.

Poznámka

  • Před ručním nastavením polohy tiskové hlavy proveďte automatické nastavení polohy tiskové hlavy. Podrobnosti o automatickém nastavení polohy tiskové hlavy naleznete v části Nastavení tiskové hlavy.
  • Doporučujeme použít pro nastavení tiskové hlavy stejný typ papíru jako pro tisk.

Připravte si:

Papír velikosti A4 nebo Letter: dva listy

Papír velikosti A2 nebo 43 x 56 cm (17 x 22 palců): jeden list

  1. Zkontrolujte, zda je přístroj zapnutý.

  2. Na obrazovce DOMŮ vyberte položku Údržba (Maintenance) a stiskněte tlačítko OK.

    Zobrazí se obrazovka Údržba (Maintenance).

  3. Vyberte položku Nastavení tiskové hlavy (Print head alignment) a stiskněte tlačítko OK.

    Zobrazí se obrazovka Nastavení tiskové hlavy (Print head alignment).

  4. Vyberte položku Ruční (Manual) a stiskněte tlačítko OK.

    Zobrazí se potvrzovací obrazovka.

  5. Vyberte položku Ano (Yes) a stiskněte tlačítko OK.

    Poznámka

    Zobrazí se obrazovka nastavení papíru.

    Zadejte Vel. str. (Page size) a Typ (Type) použitého papíru, vyberte položku Nastavení (Settings) a stiskněte tlačítko OK.

  6. Vložte připravený papír do zdroje papíru uvedeného ve zprávě.

    Pokud je zdrojem papíru zásobník ručního podavače, vkládejte listy papíru po jednom.

  7. Opatrně otevřete výstupní zásobník na papír.

    Otevřete nástavec výstupního zásobníku, potom vytáhněte podpěru pro výstup papíru.

  8. Stiskněte tlačítko OK.

    Zařízení vytiskne vzor nastavení tiskové hlavy.

  9. Jakmile se zobrazí zpráva „Byly vzorky vytištěny správně? (Did the patterns print correctly?)“, ověřte, zda se vzorek vytiskl správně, vyberte položku Ano (Yes) a stiskněte tlačítko OK.

  10. Přečtěte si zobrazenou zprávu a stiskněte tlačítko OK.

    Zobrazí se vstupní obrazovka hodnot nastavení pozice tiskové hlavy.

  11. Podívejte se na vzorek a vyberte v jednotlivých sloupcích číslo vzorku, který má rovné čáry.

    Stisknutím tlačítka OK vyberte sloupec, vyberte číslo vzorku a stiskněte tlačítko OK.

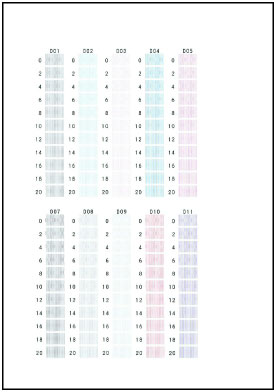

    * Ukázka prvního vzorku (velikosti A4) je uvedena níže.

    Poznámka

    • Podívejte se na vzorek a vybere nastavení, u kterého se nejméně projevuje zvlnění rovných svislých čar.

      A: Svislé rovné čáry

      B: Zvlněné svislé rovné čáry

  12. Opakujte tento postup, dokud nezadáte číslo vzorku pro všechny sloupce, vyberte položku OK a stiskněte tlačítko OK.

    Jakmile se na obrazovce zobrazí zpráva, postupujte podle uvedených pokynů.

  13. Po zobrazení zprávy o dokončení stiskněte tlačítko OK.
